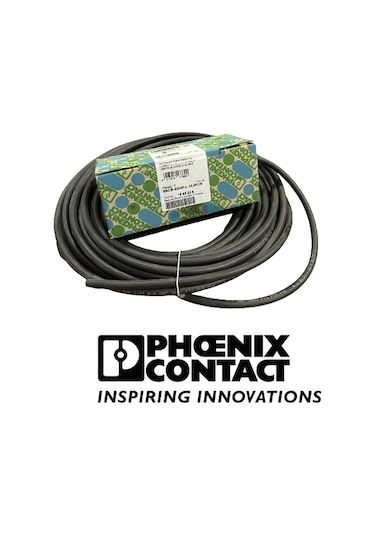

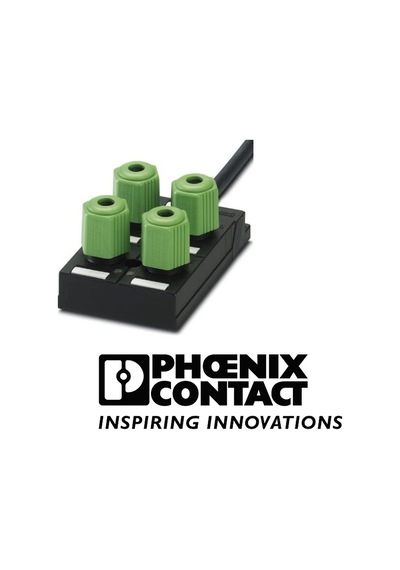

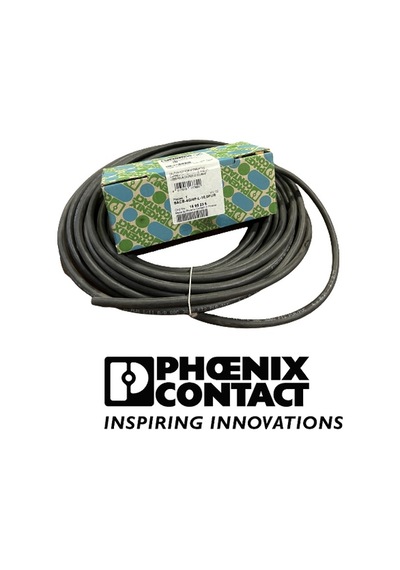

1695236 Sacb-4q/4p-l-10.0pur Phoenıx Contact
Phoenix Contact
ÖZTÜRK-ELEKTRİK
8.8
Mağazaya Sor
Mağaza en kısa sürede size dönüş yapacaktır.
Mesajlarınıza Soru ve Cevaplarım alanından ulaşabilirsiniz.
Ürün Detayları
Bu içerik ÖZTÜRK-ELEKTRİK mağazası tarafından hazırlanmıştır.
1695236 Sacb-4q/4p-l-10.0pur Phoenıx Contact
Önemli Ticari Veriler
| sipariş anahtarı | 1695236 |
|---|---|
| Paketleme birimi | 1 bilgisayar |
| Katalog sayfası | Sayfa 273 (C-2-2017) |
| GTIN | 4017918177690 |
| Parça Başına Ağırlık (ambalaj hariç) | 913.800 gr |
| Özel tarife numarası | 85444290 |
| Menşei ülke | PL (Polonya) |
Genel
| anma gerilimi | 24 V DC |
|---|---|
| Maks. çalışma gerilimi U maks | 30 V DC |
| G/Ç sinyali başına akım taşıma kapasitesi | 4 bir |
| Slot başına akım taşıma kapasitesi | 4 bir |
| Toplam anma akımı | 12 bir |
| pozisyon sayısı | 4 |
| Slot sayısı | 4 |
| UL 94'e göre yanıcılık derecesi | V0 |
| Sensör/aktüatör bağlantı sistemi | QUICKON |
Çevre koşulları
| Koruma derecesi | IP65 |
|---|---|
| IP67 | |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C |
| -40 °C ... 90 °C (sabit kurulum için) | |
| -5 °C ... 80 °C (esnek kurulum için) |
İletken verileri
| acc'de bireysel litz yapısı. VDE 0295 / en küçük tel çapı ile | Sınıf 2-6 // 0,34 mm²: 0,1 mm; 0,5 - 0,75 mm²: 0,15 mm |
|---|---|
| Tel yalıtım malzemesi | PVC / PE |
| İzolasyon dahil tel çapı | ≤ 2,5 mm |
| Minimum dış iletken çapı | 4 mm |
| Maksimum dış iletken çapı | 7,5 mm |
| Sıkma torku, rakor somunu | 2,5 Nm |
| Anahtar boyutu, rakor somunu | 22 mm |
| Bağlantı sıklığı hakkında not | iletken birden fazla bağlanırsa, conta ve kapağın değiştirilmesi gerekebilir. |
| İletken kesiti esnek min. | 0,34 mm² |
| İletken kesiti esnek maks. | 0,75 mm² |
| İletken kesiti AWG min. | 22 |
| İletken kesiti AWG maks. | 18 |
Yalıtım malzemesi
| Ev materyalleri | PA |
|---|---|
| Kalıplama kütlesinin malzemesi | PUR |
| Kontak malzemesi | çelik/bakır |
| Temas yüzeyi malzemesi | Sn |
| Kontak taşıyıcı malzeme | PA 6.6 |
Pin ataması
| Yuva/konum = Kablo rengi veya bağlantı | 1/4 (A) = WH |
|---|---|
| 2/4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4/4 (A) = GY | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| 1-4 / 5 (PE) = GN/YE |
Kablo
| Kablo tipi | PUR/PVC siyah |
|---|---|
| Kablo tipi (kısaltma) | PUR |
| Kablo kısaltması | LiYY11Y-HF |
| UL AWM stili | 20549 |
| İletken kesiti | 4x 0,34 mm² (Sinyal hattı) |
| 3x 0,75 mm² (güç hattı) | |
| AWG sinyal hattı | 22 |
| AWG güç kaynağı | 18 |
| İletken yapısı sinyal hattı | 19x 0.15 mm |
| İletken yapısı, voltaj kaynağı | 42x 0.15 mm |
| Yalıtım dahil çekirdek çapı | 1,3 mm ±0,1 mm (Sinyal hattı) |
| 1,8 mm ±0,1 mm (güç hattı) | |
| Tel renkleri | kahverengi, mavi, yeşil/sarı, beyaz, yeşil, sarı, gri |
| Genel bükülme | Katmanlar halinde bükülmüş teller |
| Dış kılıf, renk | siyah RAL 9005 |
| İç kılıf kalınlığı | ≥ 0.15 mm |
| Dış kılıf kalınlığı | ≥ 0,38 mm |
| Dış kablo çapı D | 6,9 mm ± 0,2 mm |
| Minimum bükülme yarıçapı, sabit kurulum | 7,5 x D |
| Minimum bükülme yarıçapı, esnek kurulum | 10 x D |
| Bükme döngüsü sayısı | 1500000 |
| Bükülme yarıçapı | 69 mm |
| çapraz yol | 2 m |
| hareket hızı | 2 m/s |
| kablo ağırlığı | 77,9 kg/km |
| Dış kılıf, malzeme | PUR |
| Malzeme, iç kılıf | PVC |
| Malzeme iletken yalıtımı | PVC |
| iletken malzeme | Çıplak Cu litz teller |
| Nominal voltaj, kablo | 300 V |
| Test gerilimi, kablo | 2000V |
| Özel mülkler | Silikon içermez |
| Alev direnci | DIN EN 50265 |
| Yağa karşı direnç | VDE 0472 Bölüm 803'e göre |
| Diğer direnç | Asitlere, alkali çözeltilere ve solventlere karşı son derece dayanıklı |
| Ortam sıcaklığı (çalışma) | -40 °C ... 90 °C (kablolu, sabit tesisat) |
| -5 °C ... 80 °C (kablo, esnek kurulum) |
