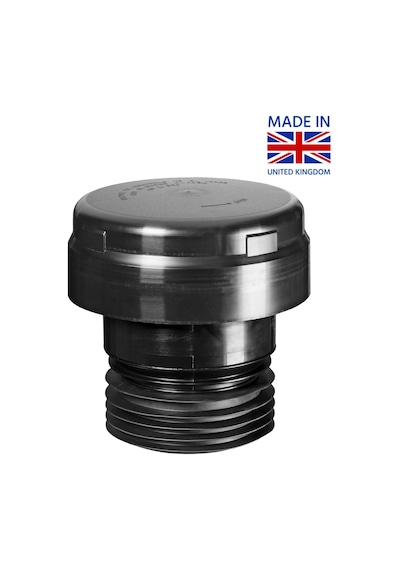

McAlpine Maxi Outdoor DN70'lik 100'lük atık pis su hava alma valfi kokusuz otomatik havalık şapkası
Prima Maxi Outdoor VP100E
Pis su hatları için dış mekan kullanıma uygun otomatik hava alma valfi
70'lik / 100'lük boru çaplarına uygundur
1993'ten beri YapıServis güvencesi ile..
Firmamız McAlpine resmi Türkiye distribütörüdür.
Prima Maxi Outdoor VP100E nedir? Uygulama alanları nerelerdir?
Prima Maxi Outdoor VP100E bina atık su borularına uygulanan bir hava alma valfidir (otomatik hava alma şapkası, cihazı olarak da adlandırılmaktadır). Prima Maxi Outdoor VP100E ve diğer McAlpine valfleri ile oluşturulan McAlpine aktif havalık sistemi havalık boruları ile oluşturulan geleneksel havalık sisteminin TS EN 12056 standardı ile onaylanmış alternatifidir. McAlpine hava alma valfleri boru içine hava akışına izin verir ancak havanın (ve kokunun) boru dışına çıkmasına izin vermez. Prima Maxi Outdoor VP100E paket içinde bulunan kauçuk adaptör contası sayesinde 70'lik ve 100'lük borulara uygulanabilir. Ø75 mm - Ø110 mm arasındaki diğer boru çaplarına uygulama ile ilgili “Prima Maxi Outdoor VP100E montajı nasıl yapılır, kendim uygulayabilir miyim?” bölümünü inceleyiniz.
Prima Maxi Outdoor VP100E tipik uygulama alanları:
-Çatı dışı, bina dış cephesi, teras vb. dış mekanda kullanıma uygundur.
-Pissu kolon borusu (ana iniş borusu)
-Sıra tuvalet, sıra duş vb. yüksek su yüküne maruz kalan yatay pis su boru hatları ve şiddetli negatif basınç oluşması beklenen boru noktaları
Prima Maxi Outdoor VP100E nasıl çalışır?
Bina atık su hatlarına deşarj olan sular boru içinde negatif basınca (vakumlama, emme) neden olabilmektedir.
Boru içinde oluşan negatif basınç (emme kuvveti) lavabo sifonu, yer süzgeci, duş kanalı vb. tesisatların su perdelerinin eksilmesine ve yok olmasına sebep olabilir.
McAlpine hava alma valfleri tesisat ünitelerinde bulunan koku perdelerinin (‘S’,sifon,su perdesi, koku fermatürü) bu emme kuvveti nedeniyle eksilmesini önlemek için tasarlanmıştır. Sifonlardaki su perdesi muhafaza edildiğinde atık su borularından kötü koku, virüs, bakteri ve zararlı gazların ortama sızması engellenir. Boru içinde negatif basınç (vakumlama) oluştuğunda Prima Maxi Outdoor VP100E içindeki valf açılır ve sistem içine hava girmesine izin verir. Boru içindeki basınç normale döndüğünde valf kapanır, kötü koku ve zararlı gazların ortama geçmesine engel olur.

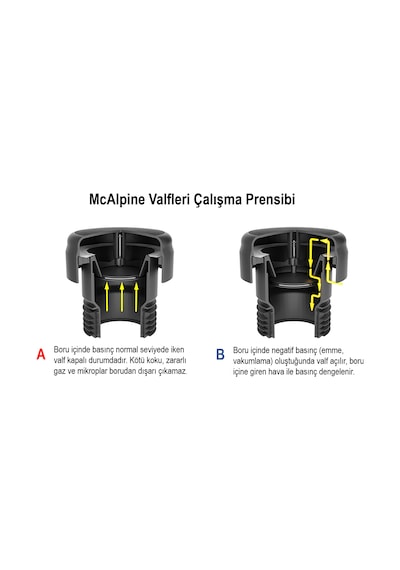

A- Boru içinde basınç normal seviyede iken valf kapalı durumdadır. Kötü koku, zararlı gaz ve mikroplar borudan dışarı çıkamaz.
B- Boru içinde negatif basınç (emme-vakumlama) oluştuğunda valf açılır, boru içine giren hava ile basınç dengelenir.
Binamızın yaşam mahallerinde zaman zaman lağım kokusu oluşuyor, McAlpine valflerini uygularsak sorun çözülür mü?
Hava alma valfi atık su boruları içindeki kokuyu emen veya yok eden bir cihaz değildir; pis su hatlarında zaman zaman oluşan vakumlamayı dengeleyerek sifonlardaki koku perdelerinin korunmasına yardımcı olurlar. Tesisat ünitelerinin su perdeleri muhafaza edilebildiğinde atık su boruları ile iç mekan arasında hava sızdırmaz bir bariyer oluşturulur. Hava alma valfleri bu işlevleriyle kötü kokunun önlenmesinde dolaylı bir etki sağlamaktadırlar. Ancak, binanızdaki atık su kokusunun birçok başka sebebi de olabilir. Öncelikle sorunun nedeni tespit edilmelidir.
Aşağıdakilerden birini gözlemliyorsanız pis su borularınızda vakumlama problemi olabilir:
Süzgeç ve sifonlarınızın içindeki koku perdelerini su ile doldurduğunuzda hava sızdırmaz su perdesi oluşuyor ancak çok kısa bir süre sonra kendiliğinden yok oluyorsa,
Herhangi bir tesisatın sifonundan gurultu, fokurdama sesi geliyorsa,
Herhangi bir tesisatın sifonundaki suyun zaman zaman dalgalandığını gözlemliyorsanız,
Bu durumda boruların uygun noktalarına hava alma valfi uygulanması ile vakumlama dengelenebilir ve koku perdelerinin vakumlanmasının önüne geçilebilir. Su ile dolu olarak muhafaza edilebilen koku perdeleri kokunun iç mekana geçişini engelleyecektir.
10 kattan daha yüksek binalarda pozitif basınç sorunu ve çözümü
Binanız 10 kattan daha yüksek ise yukarıda belirtilmiş negatif basınç (vakumlama) probleminin yanında pozitif basınç (geri tepme, üfleme, fışkırma) problemi de yaşıyor olabilirsiniz. Bu problem özellikle zemin kat ve zemine yakın katlarda meydana gelir. Klozet, yer süzgeci veya sifonlarda kabarcıklar halinde hava çıkışı veya fışkırma gözlemliyorsanız pozitif basınç nedeni ile lağım kokusu sorunu yaşıyorsunuzdur.
Pozitif basınç sorununun çözümü için mağazamızda yer alan Studor PAPA pozitif basıç sönümlendirici ürünümüzü uygulayabilirsiniz.
Dairemde vakumlama nedeniyle sifonlar boşalıyor ve ana atık su iniş borumuza Prima Maxi Outdoor VP100E uygularsak sorun çözülür mü?
Atık su havalık sistemleri TS EN 12056 standardı doğrultusunda tasarlanır,her binanın borulama sistemi ve su deşarj yükü doğrultusunda farklı havalık ihtiyacı doğar.Ancak, eski binalarda proje üzerinden hesaplama mümkün olmadığından yaşanan problemlerin çözümünde daha çok pratik bilgiler ve bazen de deneme yanılma yöntemi uygulanmak durumundadır.
Vakumlama problemi sadece ana iniş borusunda mevcut ise 10 kat altındaki bir binada genellikle 1 adet Prima Maxi Outdoor VP100E’nin pis su kolonu ucuna uygulanması sorunu çözecektir.
Ancak, vakumlama problemi bazen yatay hatlarda da oluşmaktadır. Aşağıdaki durumlarda yatay hat üzerine de McAlpine hava alma valfi uygulanmalıdır.
Yatay hattın başlangıç noktasından iniş borusuna olan uzunluğu 3 m den uzunsa,
Yatay hat üzerinde klozet, çamaşır makinası gibi yüksek debili deşarj sağlayan tesisatlar bağlı ise,
Yan yana birden fazla klozet, lavabo, duş vb. aynı yatay hat üzerine bağlı ise,
Konu ile ilgili bilgi için aşağıdaki videomuzu izleyebilirsiniz.
Ana iniş borumuza Prima Maxi Outdoor VP100E uyguladık ancak yatay hatlarımızda da McAlpine valf uygulamak istiyoruz; bu noktalarda da Maxi Outdoor VP100E mi uygulamalıyız?
McAlpine Prima Maxi Outdoor VP100E 38 litre/saniye hava alma kapasitesine sahiptir ve birden fazla yan yana klozet, yan yana birden fazla banyonun bulunduğu ağır yük altındaki yatay hatların ihtiyacını karşılayabilir.
Diğer bir modelimiz Prima Mini HC48 14.2 litre/saniye hava alma kapasitesi ile veya Junior Mini HC50 6.8 litre/saniye hava alma kapasitesi ile bir banyonun veya yan yana birden fazla lavabonun bağlı olduğu daha hafif yük altındaki yatay hatların ihtiyacına uygunudur.
Prima Maxi Outdoor VP100E montajı nasıl yapılır, kendim uygulayabilir miyim?
Hava alma valflerinin montajında, pis su hattının hangi noktalarına, hangi miktarda ve tipte uygulanması gerektiği EN 12056 standardı doğrultusunda projelendirilmelidir. Projelendirme konusunda yardıma ihtiyacınız olması durumunda lütfen bize başvurunuz.
Prima Maxi Outdoor VP100E paket içerisinde bulunan adaptör conta sayesinde herhangi bir özel işçilik gerekmeksizin boruya kolaylıkla uygulanır.
Prima Maxi Outdoor VP100E montajında aşağıdaki noktalara dikkat edilmelidir.
Prima Maxi Outdoor VP100E atık su hattında negatif basıncın oluştuğu noktalara uygulanmalıdır. Maksimum koruma için dikey ve yatay hatların başlangıç (su akış yönünde) noktasına takılmalıdır.
DN70 ve DN100 borulara alet gereksinimi olmadan iterek takılabilir.
Kauçuk adaptör çıkarılarak 80'lik ve 90'lık borulara da uygulanabilir.
Prima Maxi Outdoor VP100E'nin uygulandığı yer yeterli havanın mevcut olduğu bir alan olmalıdır.
Valfi ulaşılabilir ve hava alabileceği bir yere monte edin.
Yağ, solvent, toz ve kirden arındırılmış temiz bir çevre koşulunda uygulanmalıdır.
Valf dik konumda monte edilmelidir.
Valfi atık su tesisatı test edildikten sonra uygulayın.
Eğer valf sıcaklığın 0°C'nin altına düşme olasılığı olan bir yere monte edilecek ise, boru içinde yoğuşan suyun donmasını engellemek için borunun soğuk alandan geçen kısmını en az 40 mm kalınlığında bir ısı yalıtımı ile yalıtın.
Çatı arasında kullanımda valfi, yalıtımın (örn. camyünü) en az 150 mm üzerinde uygulayın.
Yatay boru üzerinde uygulamada valfi borunun en az 100 mm üzerinde uygulayın.
Kalite ve standart uygunluk sertifikaları
McAlpine Prima Maxi Outdoor VP100E TÜVRheinland tarafından EN 12380:2003'ü sağladığına dair sertifikalanmıştır ve standart içinde AI sınıfı sınıfına dahil olduğu belirtilmiştir.
EN12380:2003 - Avrupa Standardı
EN12380:2003 Standardı, üretici için binaların EN12056-2 Avrupa standardına uygun drenaj sistemlerinde kullanılacak hava alma şapkalarına ait, test metotlarını ve uygunluk değerlendirmelerini detaylı bir şekilde verir.
AI Sınıflandırması
Belirleme Faktörü |
Aralık/Pozisyon |
İsim |
Bağlandığı cihazın taşma seviyesinin altında bulunma izni
|
Evet |
A |
Hayır |
B |
|
Sıcaklık |
-20°C'den +60°C'ye 0°C'den +60°C'ye 0°C'den +20°C'ye |
I II III |
McAlpine Prima Maxi Outdoor VP100E, taşma seviyesinin altındaki cihazlara takılabileceği ve geniş sıcaklık aralığında çalıştığı anlamına gelen AI sınıfı olarak belirlenmiştir.
CE Normu
Bir üründe başvurulan CE Normu, üretici tarafından o ürünün ilgili Avrupa Standartlarının gerekliliklerini yerine getirdiğini gösteren kendi kendine sertifikalandırmadır.
Üretim yeri: İngiltere

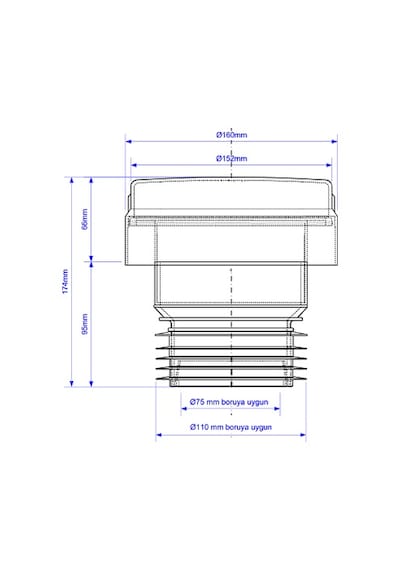

Ürün ölçüleri
