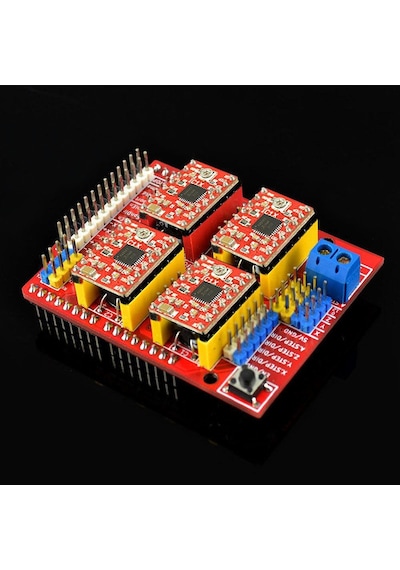

4 x A4988 Isı Emicili Step Motor Sürücüsü + Arduino Uno Klon + usb kablo+
Gravür Makinesi İçin CNC Kalkan Genleşme Levhası
Özellikler:

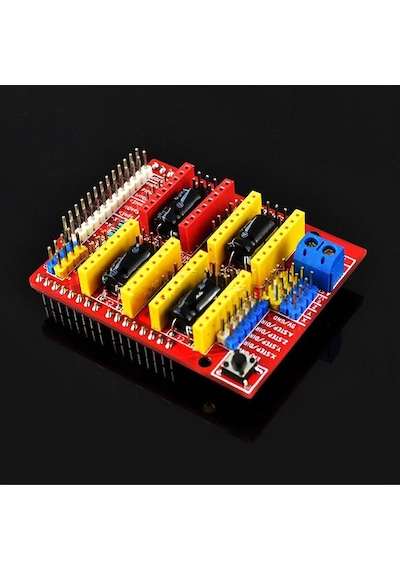

CNC Kalkan Kurulu:
Arduino için son CNC Shield Sürüm 3.0.
GRBL 0.9 uyumludur. (Arduino için bir UNO üzerinde çalışan ve G-kodu komutlarını kademeli sinyaller haline getiren açık kaynak bellenimi)
PWM İşmili ve yön pimleri
4-Eksen desteği (X, Y, Z, A-X, Y, Z'yi çoğaltabilir veya D12 ve D13 pimlerini kullanarak özel firmware ile tam bir 4. eksen yapabilir)
Her eksen için 2 x Uç durur (toplam 6 parça)
Soğutma sıvısı etkinleştirme
Çıkarılabilir A4988 veya DRV8825 uyumlu adım sürücüleri kullanır
Stepper sürücüleri için Micro-Stepping'i ayarlamak için attırmalar. (DRV8825 gibi bazı sürücüler 1/32 mikro kademeli olarak kadarını yapabilir)
Kompakt tasarım.
Stepper Motorlar 4 pimli molex konektörleri ile bağlanabilir veya yerine lehimlenebilir.
12-36V DC'de çalışır. (Şu an için yalnızca DRV8825 sürücüleri 36V'ye kadar çıkabilir; bu nedenle tahrik ünitesini çalıştırırken çalışma voltajını göz önünde bulundurun.)
Unutmayın ki bu, bir araya getirilmemiş kittir ve Temel lehimleme becerilerine ihtiyaç vardır.
A4988 Step Motor Sürücüsü:
A4988 Step Motor Sürücü Kartı, Allegro'nun A4988 DMOS Micro adım sürücüleri için Tercüman ve Aşırı Akım Koruması olan bir koparma kartıdır; lütfen bu ürünü kullanmadan önce A4988 veri sayfasını dikkatlice okuyunuz.
Düşük RDS (Açık) Çıkış
Otomatik akım bozunum modu algılama / seçme
Yavaş akım bozunum modlarıyla karıştırın
Düşük güç dağılımı için senkron düzeltme
Dahili UVLO
Geçiş akım koruması
3.3 ve 5 V uyumlu lojik güç kaynağı
Termik kapatma devresi
Toprak arıza koruması
Yük kısa devre koruması
Beş seçilebilir adım modu: tam, 1/2, 1/4, 1/8 ve 1/16
Uyarı: Sürücü çalıştırılırken bir kademeli motorun bağlanması veya sökülmesi sürücüyü yok edebilir. (Daha genel olarak, güce bağlıyken herhangi bir şeyi tekrar bağlamak sorun arar).

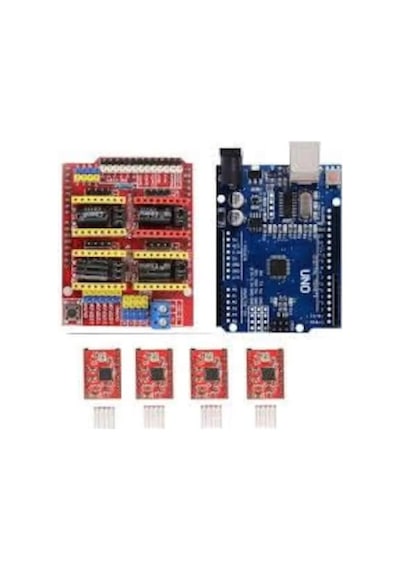

Paket İçeriği:
1 x CNC Kalkan Kurulu
4 x A4988 Step Motor Sürücüsü
4 x Isı Emici
1 x
Arduino Uno Klon ve Kablosu
