5 Band Ekolayzer Devresi
Amfi Devreleri için Mono 5 Band Ekolayzer Ses Devresi (*BOŞ PCB KART)
Amplifikatör devreleri için 5 kanal ekolayzer ses düzenleme
devresi
projesi.
Bu Equalizer ses devre kartı projesi ile amfi devrelerinin ses çıkışlarını ve ses tonlarını farklı frekans üzerinde ses kontrollerini beş banda kadar sağlayabilirsiniz.
Bu proje için
NE5532 IC ve
12-0-12 DC 1 AMP power supply güç kaynağı kullanılmıştır.
Amfiler için 5 band ekolayzer devre kartı
5 kanal equalizer amfi ses devresi kartı
5 kanal equalizer amfi ses devresi kartı

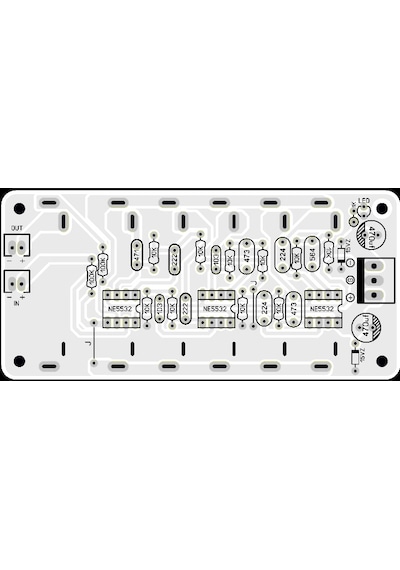

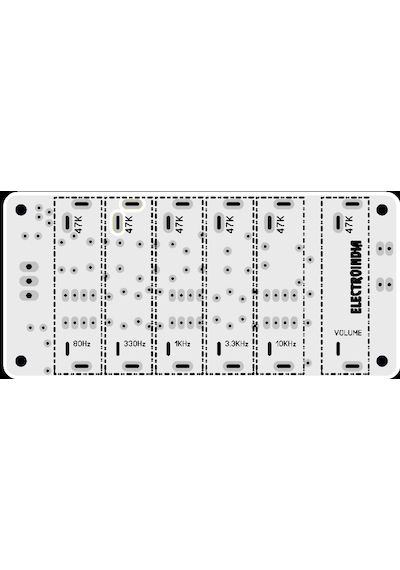

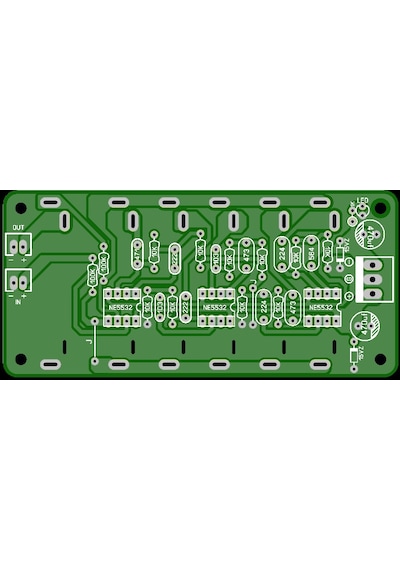

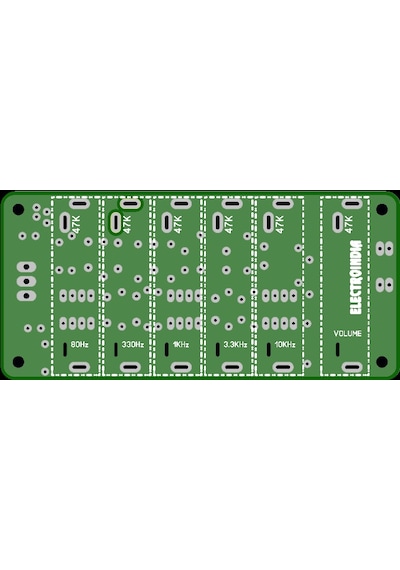

PCB Özellikleri
2 Katman PCB 52 x 110 mm FR-4, 1.6 mm, 1oz, PCB Yüzey Bitirme: HASL with lead - Kurşunlu
5 Band Ekolayzer Devresi Malzeme listesi
2 Adet Kapasitör 470uf
2 Adet Kapasitör 0.0022uf = 222
2 Adet Kapasitör 0.01uf = 103
2 Adet Kapasitör 0.047uf = 473
2 Adet Kapasitör 0.22uf = 224
1 Adet Kapasitör 0.56uf = 564
1 Adet Kapasitör 470PF = 471
2 Adet Konektör 2 Pim (2,54 mm)
1 Adet Konektör 3 pim (3.96mm)
3 Adet IC NE5532
6 Adet Potansiyometre Slaytı 47K
2 Adet Direnç 1/4 Watt 100K
10 Adet Direnç 1/4 Watt 10K
1 Adet Direnç 1/4 Watt 1K
1 Adet 3mm LED
Komponent temini sonrası malzemelerinizi
5 Band Equalizer devresi üzerine lehimleyerek farklı ses çıkış güçlerine sahip amfi ses devresi kartlarınız ile bütünleşik olarak hemen kullanmaya başlayabilirsiniz.
