30 Watt Bas Ve Tiz Kontrollü Stereo Amfi Devresi Yeşil
Çift Kanal Stereo 2x15 Bas ve Tiz Kontrollü 30 Watt Amfi Ses Devresi Kartı TDA7297 AC (*Boş PCB Kart)
*Malzeme tedarik hizmetimiz bulunmamaktadır.
**Amfi devre kartı projesi boş pcb baskı devre kartı olarak satılmaktadır.
TDA7297 IC çift kanal ses çıkış gücüne sahip olan amfi devresi 30 Watt stereo ses çıkışını desteklemektedir.
Bu proje ile kolayca 2 X 15 watt toplamda 30 Watt'a kadar iki farklı hoparlör üzerinden stereo olarak temiz ses çıkışı elde edebilirsiniz.
2x15 watt amfi ses devre kartı projesini potansiyometre ile bas, tiz ve ses kontrol özellikleri ile kullanabilirsiniz.
Bas, tiz ve ses seviyesini potansiyometre ile ayarlayabilir kademelerini belirleyebilirsiniz.
2*15 watt amfi ses devresi projesi elektrik beslemesi için 12 volt ve 5 amper trafo değerleri ile kullanılır.
2*15 watt amfi ses devresi projesi elektrik beslemesi için 12 volt ve 5 amper trafo değerleri ile kullanılır.
TDA7297 AC 2*15 watt çift kanal bas ve tiz ses kontrollü amfi devresi

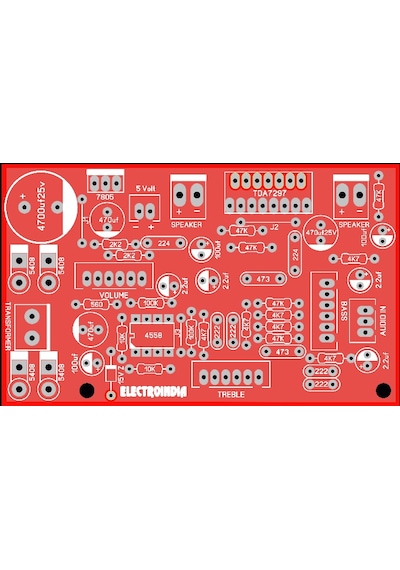

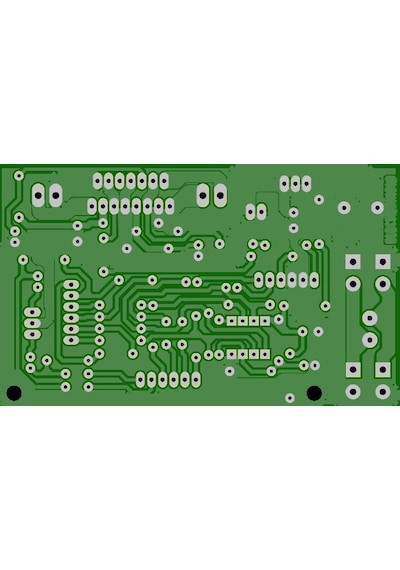

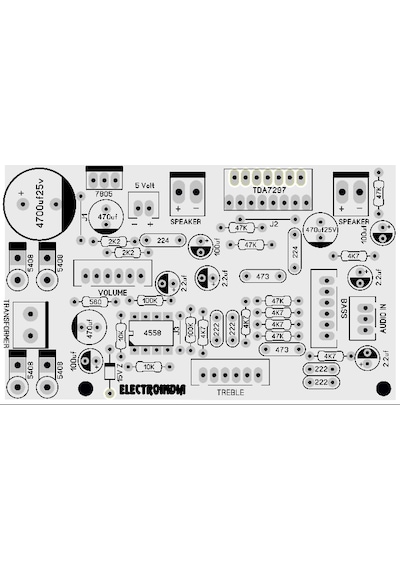

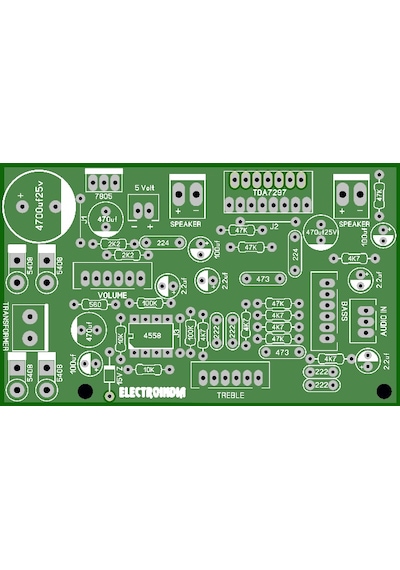

PCB Özellikleri
2 Katman PCB 56 x 92 mm FR-4, 1.6 mm, 1oz, PCB Yüzey Bitirme: HASL with lead - Kurşunlu
2*15 watt ses çıkış gücüne sahip amplifikatör kartı üzerine dizilecek olan
malzeme
listesi aşağıdaki gibidir.
Çift Kanal 2 x 15 Watt Toplam 30 Watt Amfi Ses Devresi Malzeme Listesi
3 Adet Jumper
1 Adet TDA7297 IC
1 Adet 7805 IC
1 Adet 4558 IC
2 Adet 10K 1 / 4W Direnç
2 Adet 100K 1 / 4W Direnç
1 Adet 560 Ohm 1/4 W Direnç
5 Adet 47K 1 / 4W Direnç
6 Adet 4.7K 1 / 4W Direnç
2 Adet 2.2K 1 / 4W Direnç
2 Adet 220n Kapasitör = 403
4 Adet 2.2n Kapasitör = 222
2 Adet 47n Kapasitör = 403
3 Adet 100uf25v Kapasitör
3 Adet 470uf25v Kapasitör
4 Adet 2.2uf50v Kapasitör
1 Adet 4700uf25v Kapasitör
4 Adet 5408 Diyot
1 Adet 15 Volt Zener Diyot
Komponent temini sonrası malzemelerinizi çift kanal 2*15 toplam 30 watt stereo bas ve tiz amfi devresi üzerine lehimleyerek ses devresi kartınızı test ederek hemen kullanmaya başlayabilirsiniz.
NOT: firmamızın malzeme temin hizmeti bulunmamaktadır.
Component
malzemelerini tedarikçilerden temin edebilirsiniz.
2x15 Watt Amfi Devresi Tanıtım ve Montaj Videosu
Ürün Özellikleri
-
Güç Türü
Elektrik
-
Güç (Watt)
0 - 500
-
Marka
Ürün Değerlendirmeleri 1 değerlendirme
-
21.07.2020
Müthiş kaliteli
Çok güzel bir kart tamamen evdeki hurdalardan toparladığım parçalardan yaptım herşey kart üzerinde ve ilan bilgilerinde açıkça verilmiş. Kart hem ac trafo ile hem de dc 5v ile çalışmaya uygun. Ses çıkışları ve kalitesi çok iyi geldi. İpucu : Bir hurda tüplü tv içinde her parçayı bulursunuz.
